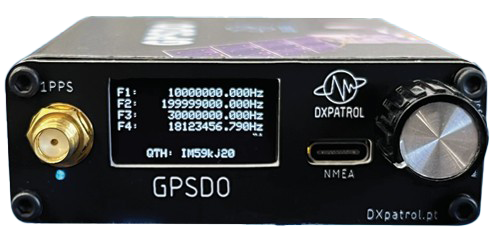

GPSDO van DXpatrol
Nieuw model V3.2 (voeding en NMEA via USB-C-kabel)
- Genereert tot vier onafhankelijke uitgangsfrequenties LVCMOS 350kHz tot 350MHz
- Binnen 1 minuut gelockt
- Hoogwaardige PLL met lage faseruis, < 0,7ps RMS jitter.Â
- Uitgangsfase onafhankelijk instelbaar van 0-360°.
- 1PPS-uitgang
- NMEA type-C-uitgangsdata (U-center)
- Draaiknop voor menunavigatie/instellingen

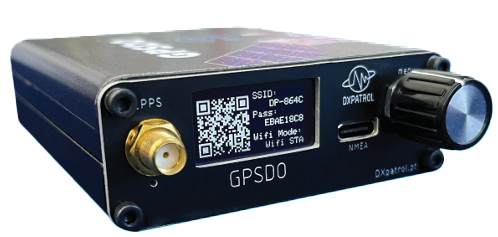

- Wi-Fi-verbinding voor NTP, bediening via app (QR-code op display)1PPS
- Eenvoudig volledig configureerbaar via app
- NTP-functie (synchroniseren van pc met de GPSDO-klok)
- Resolutie van 1 millihertz
- Weergave van locatie, UTC-tijd, satellieten binnen bereik, enz.
- Zeer nauwkeurige UTC klok
- GPS-antenne met 3 meter lange kabel meegeleverd
- Werktemepratuur 0ºC tot 75ºC
- Voedingsspanning 6 tot 14V
- Opgenomen stroom 350mA tijdens de eerste minuut, na lock 270mA
- Afmetingen 84 x 71 x 25mm
- Metalen behuizing

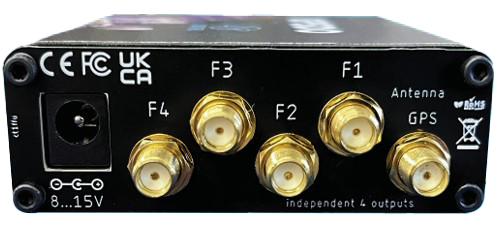

De aansluitingen. De meegeleverde actieve GPS antenne wordt gevoed vanuit de aansluiting “Antenna GPS”.
De frequenties F1 tot F4 kunnen worden ingesteld met de draaiknop.
Lock indicatie betekent dat de GPSDO volledig
gesynchroniseerd is met de GPS-satellieten.
Referentie: 1 PPS-uitgang SMA met blauwe led-puls visuele
indicatie.
Delta*-waarde: correctiefactor door de PLL van OCXO en GPS-fasen.
(Wanneer nul, betekent dit dat de PLL perfect gesynchroniseerd is.)
