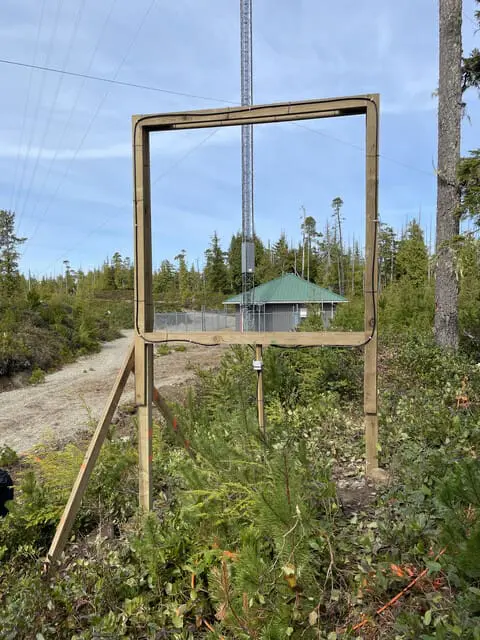

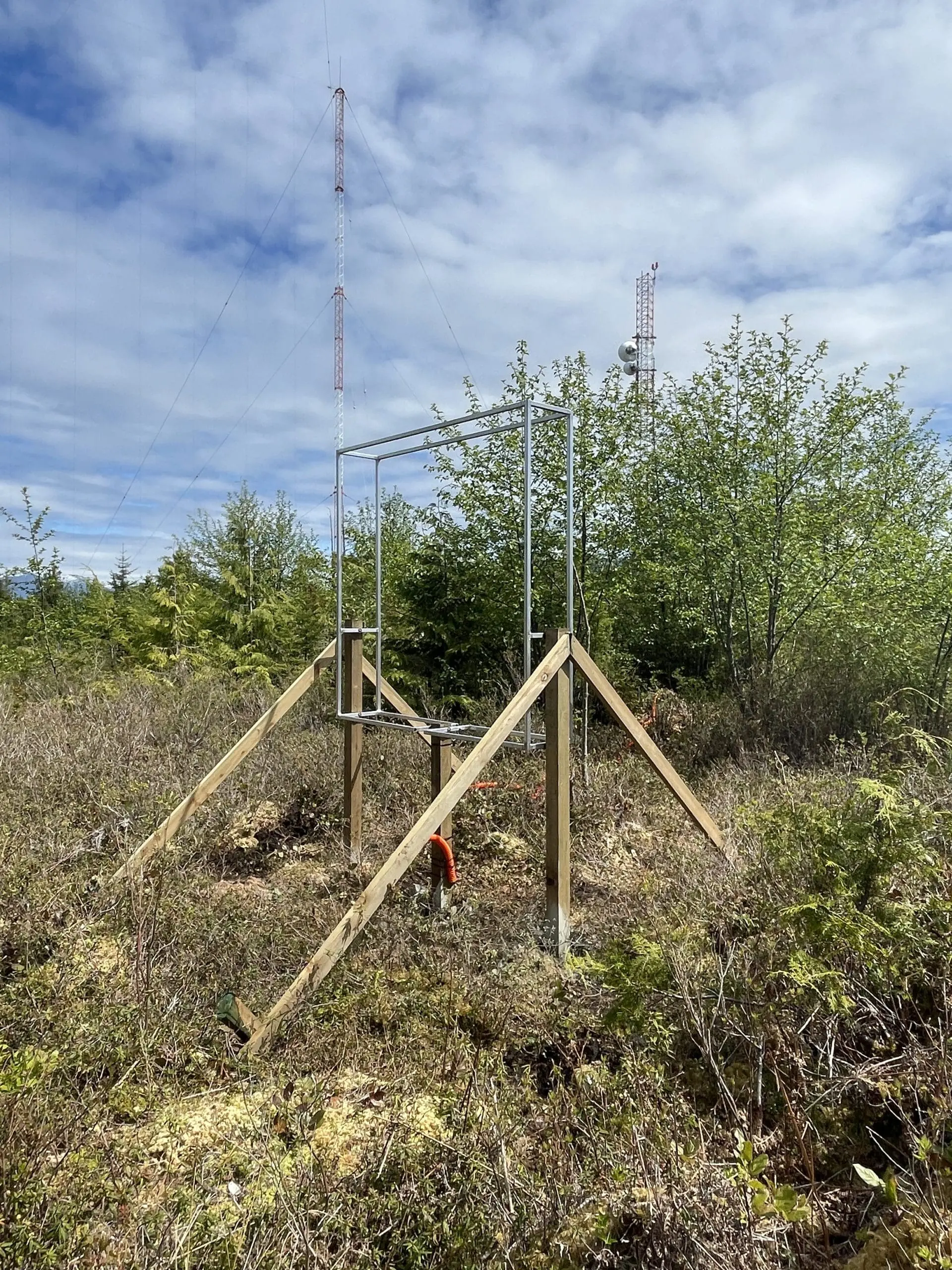

Een echte loop, geen Chinese zooi. Deze versterker is o.a. in gebruik bij de Canadese kustwacht.

Met deze versterker kun je een (“magnetische”) loopantenne met lage ruis bouwen. De eigenlijke loop kan bestaan uit een draad van willekeurige lengte. Maar ook kun je zelf een loop maken van bijvoorbeeld koperen rem- of waterleidingbuis. De loop hoeft overigens niet rond te zijn, elke vorm is mogelijk!

Hoewel de versterker via de coaxkabel kan worden gevoed door een SDRplay ontvanger heeft voeding met een Bias Tee-unit voordelen. De componenten in de interne bias tee van een SDRPlay-ontvanger beperken de minimale frequentie tot 500 kHz. Met de  bias tee-unit kan de antenneversterker over het volledige frequentiebereik werken.

De buitenunit is ondergebracht in een polycarbonaat behuizing met roestvrijstalen antenneaansluitingen en een BNC-aansluiting.

De versterker is voorzien van een HF-overbelastingsbeveiliging, waardoor het zeer dicht bij zendantennes gebruikt kan worden zonder de versterker of de aangesloten ontvanger te beschadigen.

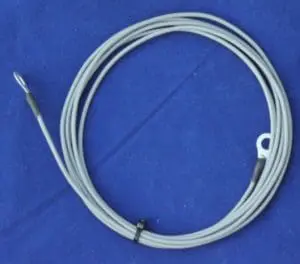

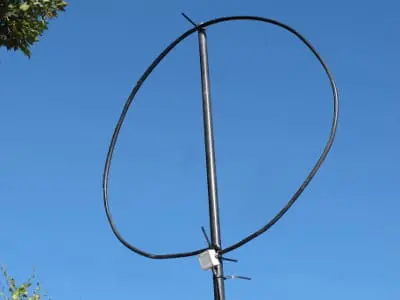

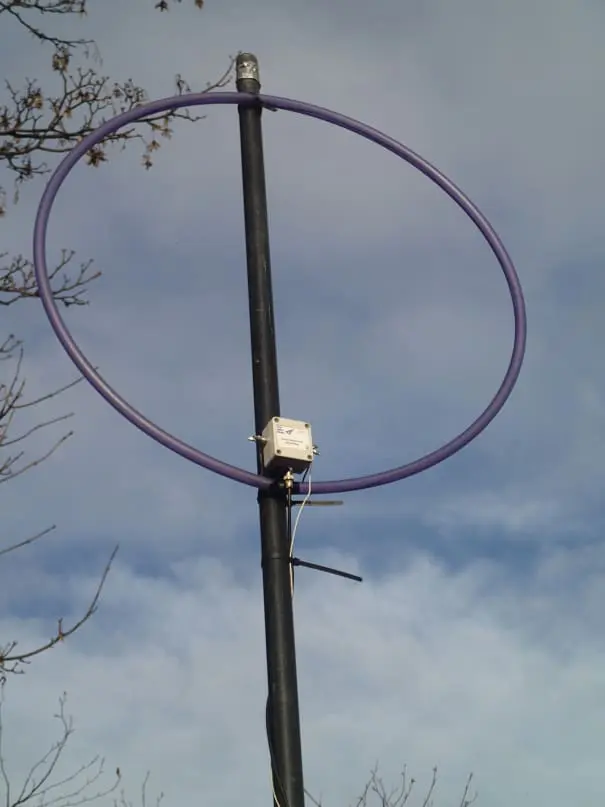

De loopgrootte  is afhankelijk van wat de gebruiker beschikbaar heeft. We hebben het getest met eenvoudige draadlussen of delta-lussen, coaxiale lussen en een lus  gemaakt van een fietsvelg. Ook een hoelahoep als drager met een draad in de buis is zeer geschikt, zie de foto. We leveren een stuk draad van 2,5 m als eenvoudige lus om een eerste testlus te maken.

Specificaties:

• Frequentiebereik (Loop Antenna Amplifier ++ V4): 90 kHz tot 55 MHz
• Uitgangsimpedantie: 50 ohm
• OIP2: >+70 dBm
• OIP3: >+32,5 dBm
• Versterking: 25 dB bij 14 MHz
• Ruisgetal: 0,79 dB
• Voedingsspanning (hoofdeenheid): via de coaxkabel vanuit een SDRplay ontvanger of via een 5V bias-tee voeding .
• Voedingsstroom: 30 mA
• Aansluitingen: Twee M6 roestvrijstalen schroefdraadbouten en een BNC-vrouwelijke connector (RF-uitgang 50 ohm).
