Professionele GPSDO van Leo Bodnar

Beschrijving van de GPSDO

GPS-gelockte precisie frequentiereferentie met lage jitter.

GPSDO van Leo BodnarInstelbaar tussen 400Hz en 810MHz.

De stabiliteit op lange termijn van het uitgangssignaal wordt bepaald door de hoge nauwkeurigheid van de GPS-cesium-referenties en is bij benadering 1×10-12.

De signaalkwaliteit op korte termijn wordt bepaald door de interne TCXO-klok die een hoogwaardig kloksignaal met een lage jitter en faseruis levert.

Met de digitale PLL kan de uitgangs-referentiefrequentie tussen 400Hz en 810MHz worden ingesteld.

Het uitgangssignaal is een blokgolf op 3,3V CMOS-niveaus met een karakteristieke impedantie van 50Ω. Het uitgangsvermogen kan worden aangepast.

De GPSDO wordt geleverd met een actieve GPS-antenne waarvan de onderkant magnetisch is.

Uitgangsvermogensniveau (gemeten bij 10MHz):

+10,3dBm, drive-instelling 32mA
+9.9dBm, drive-instelling 24mA
+9.0dBm, drive-instelling 16mA
+6.4dBm, drive-instelling 8mA

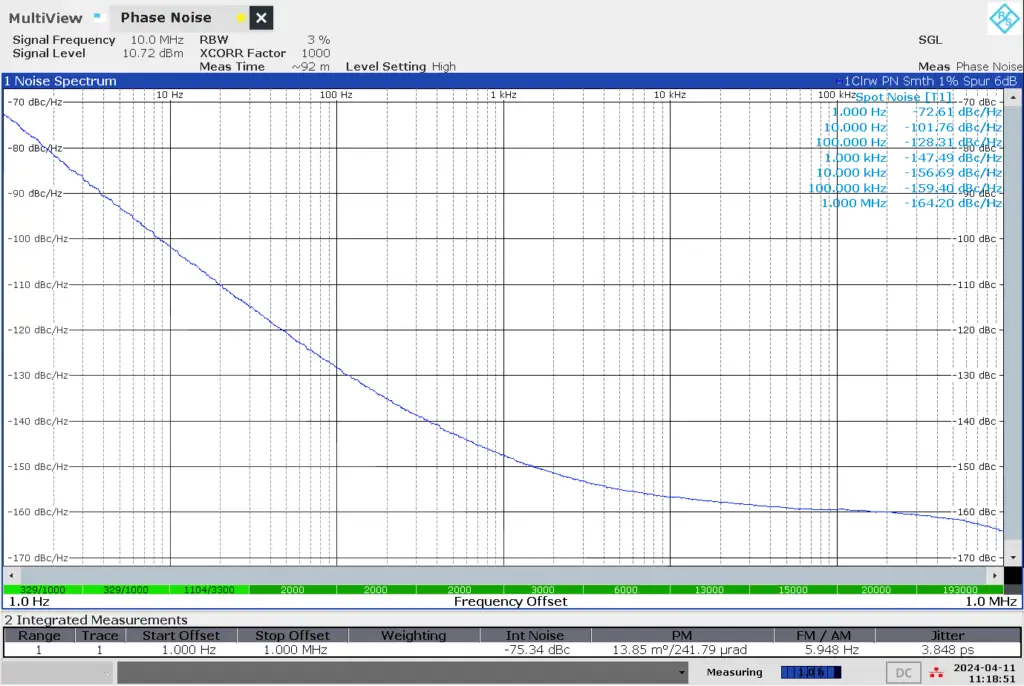

Typische faseruis bij 10MHz output:

-70dBc/Hz bij 1Hz
-100dBc/Hz bij 10Hz
-125dBc/Hz bij 100Hz
-145dBc/Hz bij 1kHz
-150dBc/Hz bij 10kHz
-153dBc/Hz bij 100kHz
-155dBc/Hz bij 1MHz

Stroomverbruik via een 5V USB-aansluiting is 250mA

De aanwezigheid van een GPS-signaal is noodzakelijk. Maar kortstondige afwezigheid is geen probleem. Zowel actieve als passieve antennes worden ondersteund. Een actieve antenne met 5 meter kabel wordt meegeleverd, maar kan indien nodig worden vervangen. De GPS-acquisitietijd na het opstarten is ongeveer 30 seconden. Als het GPS-signaal even niet aanwezig is, behoudt de digitale PLL de best geschatte uitgangsfrequentie op basis van historische gegevens. Bij het opnieuw verkrijgen van GPS-vergrendeling wordt de uitvoer naadloos weer gesynchroniseerd met de GPS-referentie. Het herstellen van de frequentie gaat naadloos.

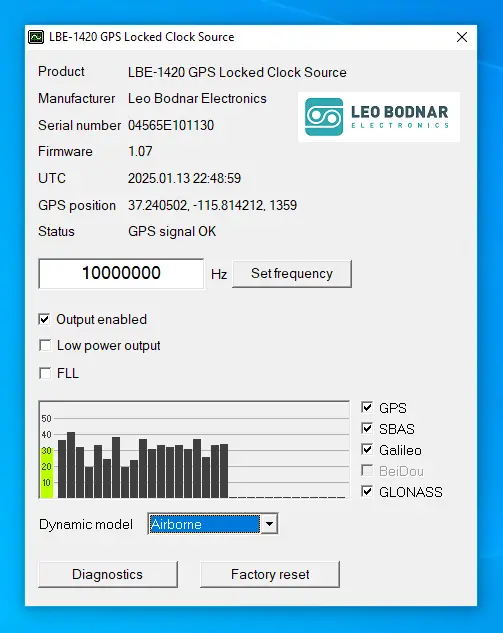

Alle frequentie- en uitgangsinstellingen kunnen volledig door de gebruiker worden geconfigureerd via een USB-verbinding vanaf een Windows-pc.

De voeding kan worden verzorgd via een mini-USB-connector vanaf een pc, USB-telefoonoplader of USB-powerbank. Een USB-verbinding met een Windows-pc is alleen vereist voor eenmalige configuratie. Alle instellingen worden in het apparaat opgeslagen en behouden de waarden wanneer deze uitgeschakeld zijn. De spanning van de SMA-antenneconnector is 3,3 V. De meeste actieve antennes werken tussen- 2,5v tot 5v omdat ze gebruik maken van een analoge LNA die niet gevoelig is voor het vermogensniveau.

Voorbeelden van gebruik zijn:

  • 10 of 1MHz of andere frequentiereferentie voor laboratoriumapparatuur en instrumentatie
  • referentie voor zend-apparatuur (FlexRadio), propagatiebakens, frequentiemarkeringen, VHF-, UHF- en microgolf transverters.
  • referentie voor ontvangstapparatuur, SDR’s, met name SDR-play en Flexradio, converters.
  • kalibratiebron voor radio-ontvangers
  • masterklok voor audio- en videoapparatuur, DAC’s en studio-opnameapparatuur
