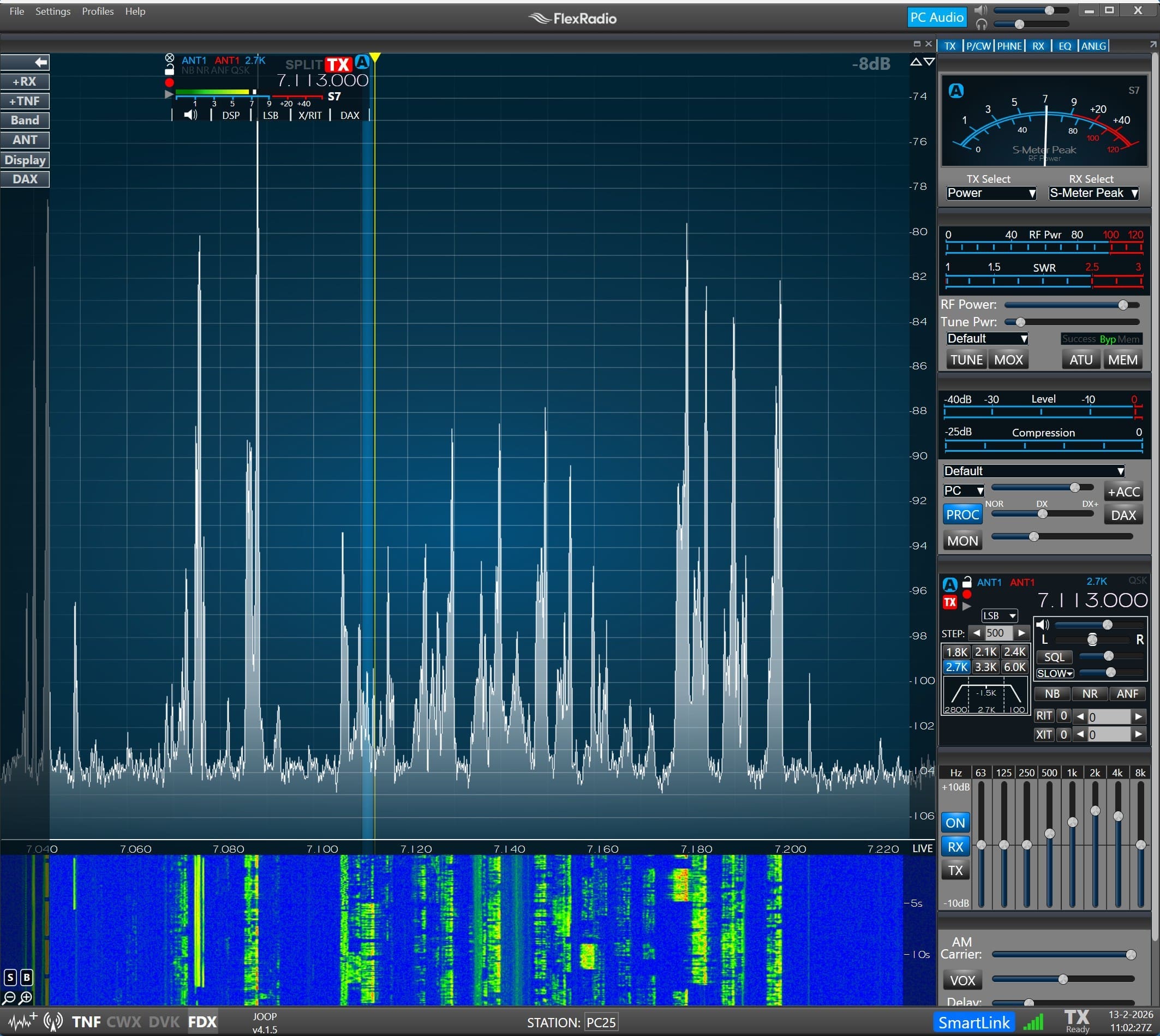

De besturing van de hardware van de FLEX-8000 en de Aurora serie vindt plaats met SmartSDR. De software is gebaseerd op 7 jaar ervaring dat met PowerSDR werd opgedaan. SmartSDR is echter vanaf de eerste regel opnieuw gecodeerd.
De nadruk van de grafische interface (GUI) ligt op gebruikersgemak en intuïtieve bediening. Alleen de GUI draait op uw PC, de besturingssoftware is in de radio gebouwd. Uw PC kan dus aan modale eisen voldoen.
De bediening van SmartSDR heeft de intentie alléén de noodzakelijke elementen te tonen en zo intuïtief mogelijk te zijn. Hierdoor ontstaat er ruimte voor de weergave van meerdere ontvangers op hetzelfde scherm.
Het ontvangstvenster kan snel over het spectrum worden verschoven.
Met het muiswiel wordt snel de exacte frequentie ingesteld. De frequentie kan overigens ook met het toetsenbord worden ingegeven of met de optionele FlexControl en/of een Maestro.
Het zichtbare frequentiegebied in de panadapter kan traploos worden ingesteld.
Meer informatie over de unieke functies vind u hieronder.

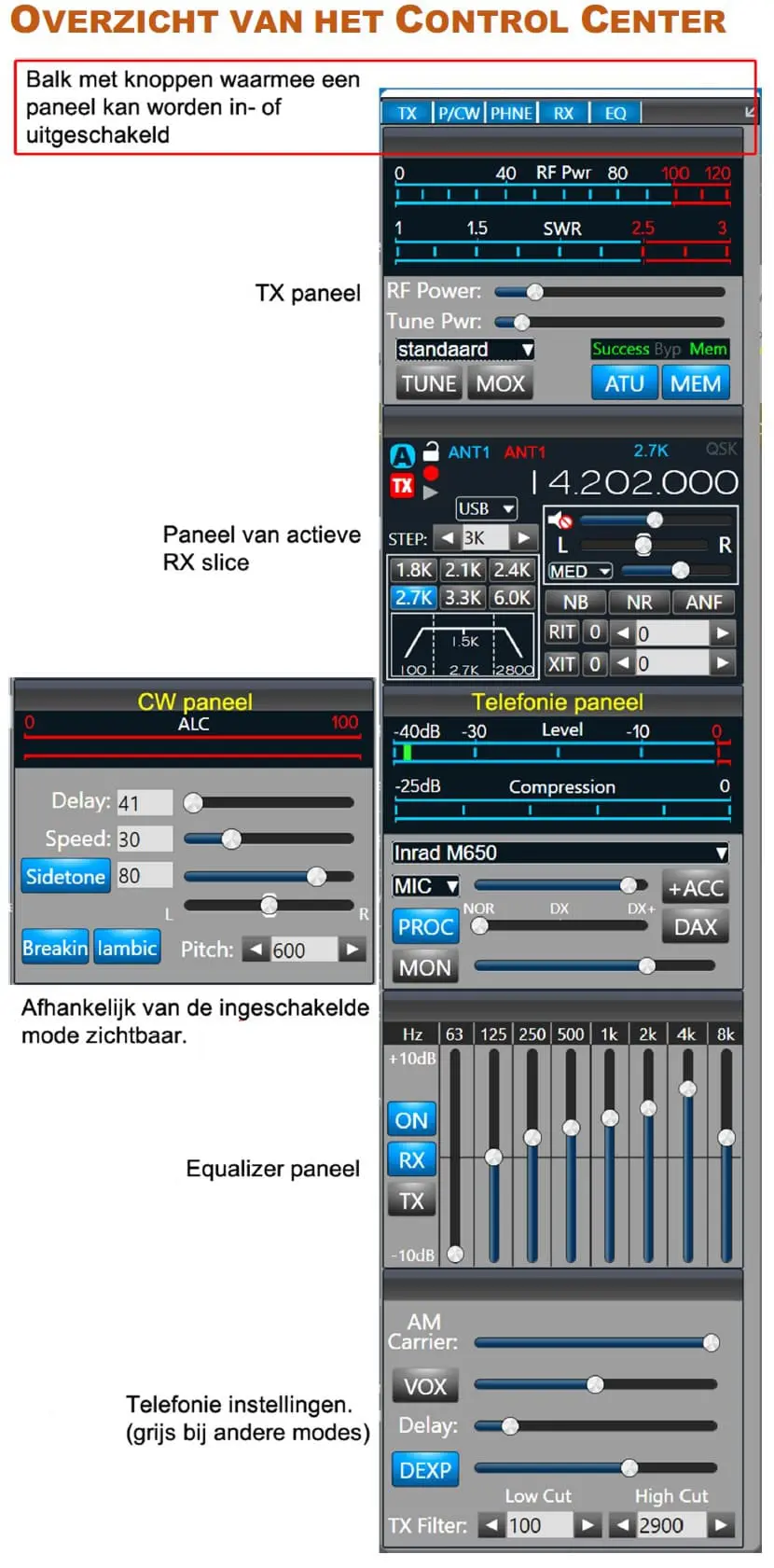

Overzicht van het Control Center
De bedieningspanelen kunnen, afhankelijk van de gebruikte mode, worden in- en uitgeschakeld.
Het Control Center kan ook in zijn geheel worden in- en uitgeschakeld, maar ook worden losgemaakt van het
hoofdscherm door te klikken op het pijltje rechtsboven in het paneel, opnieuw klikken
brengt het Control Center weer terug.
De panelen kunnen onderling worden gewisseld door ze met de rechtermuistoets in hun bovenste balk op te pakken en naar boven of onder te verplaatsen.

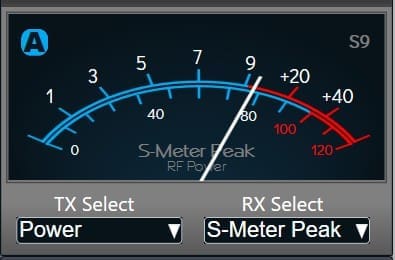

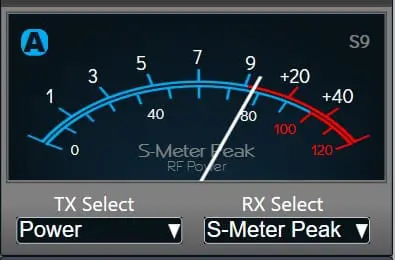

Er kan ook gekozen worden voor een analoge meter.
Functies
Een FlexRadio beschikt over alle functies waarover ook conventionele radio’s over beschikken. Maar daarnaast hebben ze een aantal unieke functies. Hierna worden een aantal van deze highlights beschreven. Dit zijn standaard aanwezige functies, daarnaast zijn er nog een aantal opties die beschreven worden op de pagina “versies”.
MultiFlex
MultiFlex maakt het mogelijk om gelijktijdig twee operators gebruik te laten maken van één radio. De operators kunnen zich zowel in dezelfde ruimte bevinden maar kunnen ook verbinding hebben via SmartLink.
Waar ook ter wereld (als ze maar een Internettoegang hebben). In beide gevallen wordt dezelfde vertrouwde, eenvoudig te gebruiken interface gebruikt om de radio te besturen. Elke gebruiker wordt beschouwd als een Station en kan zijn eigen onafhankelijke Slice, Panadapter, verzendinstellingen en actieve profielen hebben. De gebruikers ervaren het alsof ze elk een eigen radio hebben. Er is echter maar één actieve zender.
Squelch
De radio’s zijn voorzien van een squelch. De squelch werkt in alle modi.
Transverters
FlexRadio’s hebben de mogelijkheid om transverters aan te sluiten.
De transverter wordt dan met de juiste frequentie weergegeven op de slice. Een transverter is een frequentie-omzetter die veelal wordt gebruikt om te kunnen zenden en ontvangen op hogere banden. De ontvangst- en zendfrequentie wordt dan zodanig gemengd dat deze uitkomt op een frequentie die wel aanwezig is op de radio. Dit is meestal 10 meter.
De app is zodanig ingericht dat de juiste frequenties worden weergegeven, dus voor 2 meter zal dat van 144 – 146MHz zijn.
Diversity
Diversity ontvangst is alleen mogelijk met de FLEX-6600(M), FLEX-8600(M) en Auora’s. De andere radio’s hebben die mogelijkheid niet doordat die over slechts één fysieke ontvanger beschikken. Diversity is een systeem om ontvangstverbetering te creëren met behulp van meerdere ontvangers en verschillende antennes.
Dit systeem wordt onder andere gebruikt in grote radionetwerken.
Aan de centrale kant (daar waar alle signalen bij elkaar komen) wordt bekeken welke ontvanger het beste signaal afgeeft. Alleen de audio van deze ontvanger wordt doorgeschakeld naar de luidspreker(s).
Full Duplex
Alle zendontvangers uit de FlexRadio Signature-serie zijn in principe staat om fullduplex verbindingen te maken. Bij normaal simplex-gebruik worden alle Sliceontvangers gedempt tijdens het zenden.
Wanneer Full Duplex (FDX) is ingeschakeld, wordt de zendende slice-ontvanger gedempt, samen met alle andere Slices.
USB aansluitingen
De radio’s beschikken over 2 USB-aansluitingen op de achterkant van de radio. Deze zijn uit te breiden met een USB Hub. De aansluitingen zijn bedoeld om externe apparaten zoals relais, linears, transverters, antennes en tuners rechtstreeks vanuit SmartSDR te schakelen. SmartSDR genereert banddata dat op de USBpoorten beschikbaar wordt gesteld.
SmartSDR CAT
CAT is de afkorting van Computer Assisted Transceiver wat grofweg inhoudt dat de zendontvanger kan worden bestuurd met behulp van een computer. De SmartSDR CAT interface is speciaal voor de radio’s van de FlexRadio serie geschreven.
SmartSDR CAT is een interface dat de noodzakelijke functies voor het gebruik van populaire log-, contest-, en programma’s voor digitale modes ondersteund. De FlexRadio is een radio “server” platform waardoor meerdere “clients” kunnen communiceren met de slice ontvangers en deze ook besturen. SmartSDR is een dergelijke client terwijl SmartSDR CAT een andere client is. Beiden kunnen gelijktijdig met de radio communiceren. Alle FlexRadio clients communiceren met de radio hardware via het FlexLib protocol met gebruikmaking van TCP/IP direct over een ethernet local area netwerk (LAN).
DAX [Digital Audio Exchange]
Voordat SmartSDR’s DAX bestond was het gebruik van digitale modes zoals FT8, PSK31, RTTY en JT65 alleen mogelijk met behulp van een wirwar aan kabels, extra geluidskaarten en extra hardware. DAX heeft hiermee afgerekend.
DAX zorgt er voor dat de signaalruis-verhouding dramatisch is verbeterd. Vanwege het ontbreken van kabels is de HF immuniteit optimaal. Het werken met digitale modes was nog nooit zo eenvoudig te realiseren.
DAX IQ
Het tweede type DAX is het DAXIQ-kanaal. Elk van deze kanalen kan breedband IQdata streamen naar een client programma. Dit maakt het mogelijk om tegelijkertijd meerdere signalen te decoderen binnen een groot frequentiegebied.
De aangeboden data vanuit een DAXIQ-kanaal is onbewerkte data, zonder enige vorm van demodulatie. Er is niet op gefilterd of door de AGC bewerkt. U kunt het vergelijken met de “RAW-file” uit een fotocamera in plaats van een jpeg bestand.

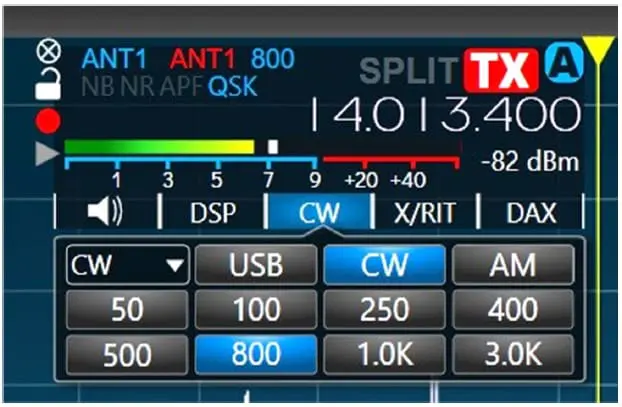

Morsetelegrafie
Om morse-telegrafie te kunnen zenden hebt u een morsesleutel of, als u de ingebouwde keyer wilt gebruiken, een iambic paddle nodig.
U kunt ook gebruik maken van de CWX-functionaliteit van SmartSDR, morsetelegrafie met
behulp van een toetsenbord.
Als u een standaard morsesleutel gebruikt hoeft u de knop “iambic” niet in te drukken. Als u de knop “Breakin” indrukt zal de zender automatisch inschakelen zodra u de morsesleutel of paddle indrukt.
De bandbreedte van de ontvanger is traploos instelbaar. Ook bij de smalste bandbreedte hebt u geen hinder van “pingelen” zoals dat aanwezig is bij kristalfilters.
SmartSignal
SmartSignal is een vorm van Adaptive Predistortion (APD), een techniek die wordt gebruikt om de lineariteit van radiosignalen te verbeteren, vooral bij zenders met een hoog piek-tot-gemiddelde vermogensverhouding (PAR) zoals dat bij SSB signalen het geval is. Het compenseert de vervorming die wordt veroorzaakt door niet-lineaire versterkers in het zendsysteem, waardoor een schoner en krachtiger signaal wordt verkregen.
APD analyseert de vervorming die de versterker zou veroorzaken en corrigeert het signaal dienovereenkomstig.
Profiles
Profielen maken het mogelijk om de instellingen van de radio in een bestand, onder een zelf te kiezen naam, op te slaan en deze later weer op te vragen. Profielen kunnen ook worden geëxporteerd en weer geimporteerd door een andere radio uit de FlexRadio-serie. Zo kan er een back-up worden gemaakt van een radio configuratie. Ook kunnen IT-managers van DXpedities of contest super-stations testconfiguraties maken en deze vervolgens installeren op de radio van het DX- of conteststation.
Naast de mogelijkheid om instellingen zoals de microfoon etc op te slaan is het ook mogelijk om bijvoorbeeld beide NAVTEX frequenties op te slaan inclusief alle instellingen voor het decoderen.

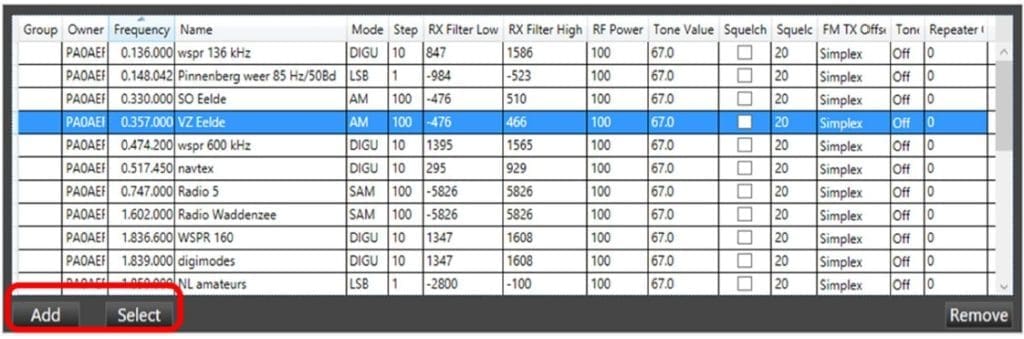

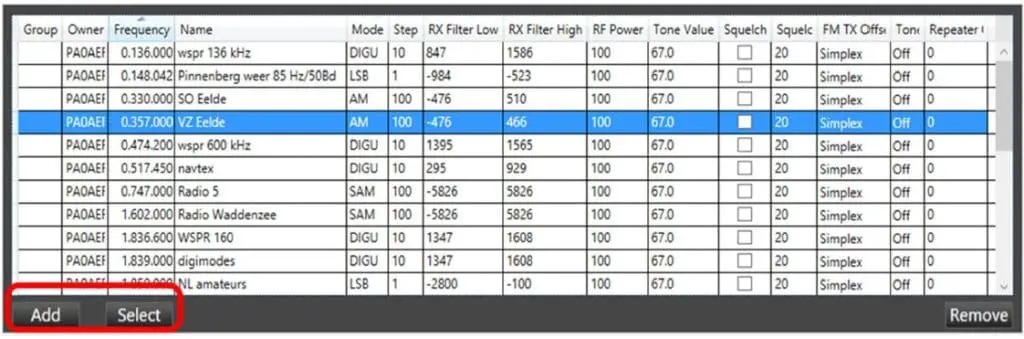

Kanaalgeheugens
Geheugens kunnen worden opgeslagen in een formulier. U kunt in dit formulier alle gegevens van een bepaalde frequentie vastleggen. Zo is het mogelijk om bijvoorbeeld bekende kanalen met al hun instellingen vast te leggen en later weer op te roepen. Dit geldt voor alle modes, dus ook voor FDV, FM, SSB, digi etc. Het formulier bestaat uit een tabel met regels en kolommen.
Elk kanaal wordt op één regel geschreven (Memory Channels). Door op het label boven de kolommen te klikken wordt de desbetreffende kolom gesorteerd.
SmartLink
Het is mogelijk om de radio op afstand (remote) te gebruiken.
Het server/terminal principe. – notebook, iPad of Windows tablet. De FlexRadio is de server terwijl de bediening elders wordt gedaan met bijvoorbeeld een PC, iPad, iPhone, notebook, Windows tablet of Maestro. Een dergelijke verbinding kan vie het lokale netwerk of via het Internet.

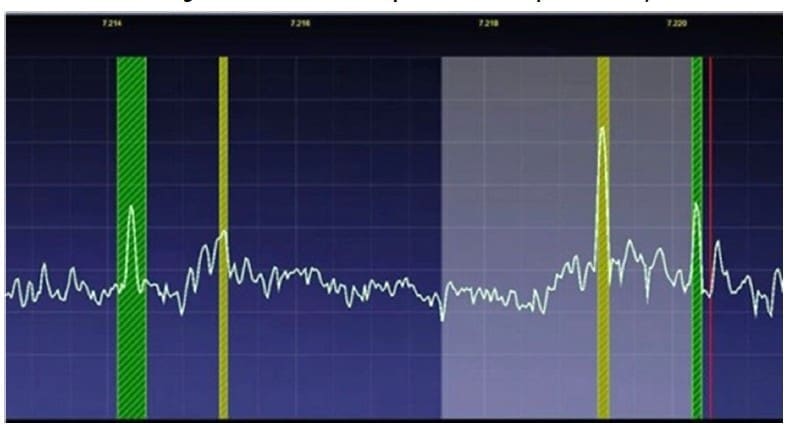

TNF (Tracking Notch Filter)
TNF werd voor het eerst in 2011 geïntroduceerd door FlexRadioSystems. TNF is in staat om een bepaalde frequentie weg te filteren, onafhankelijk
van de mode of frequentie. Deze “notches” kunnen door SmartSDR worden onthouden. Dus als er in uw omgeving constant storende signalen aanwezig zijn kunt u deze voor eens en altijd wegfilteren. Er is geen begrenzing in het aantal filters. De filters zijn zowel in de breedte als in de diepte instelbaar.
GPS
De radio’s uit de 6000 serie zijn voorzien van een aansluiting om de radio te synchroniseren met een 10MHz signaal. Hiervoor is dan een externe GPS ontvanger met een 10MHz bron noodzakelijk. De 8000 en de Aurora serie zijn voorzien van een geïntegreerde GNSS ontvanger voor GPS, Glonass, QZSS en SBAS.
Meer informatie over SmartSDR kun je hier vinden.
