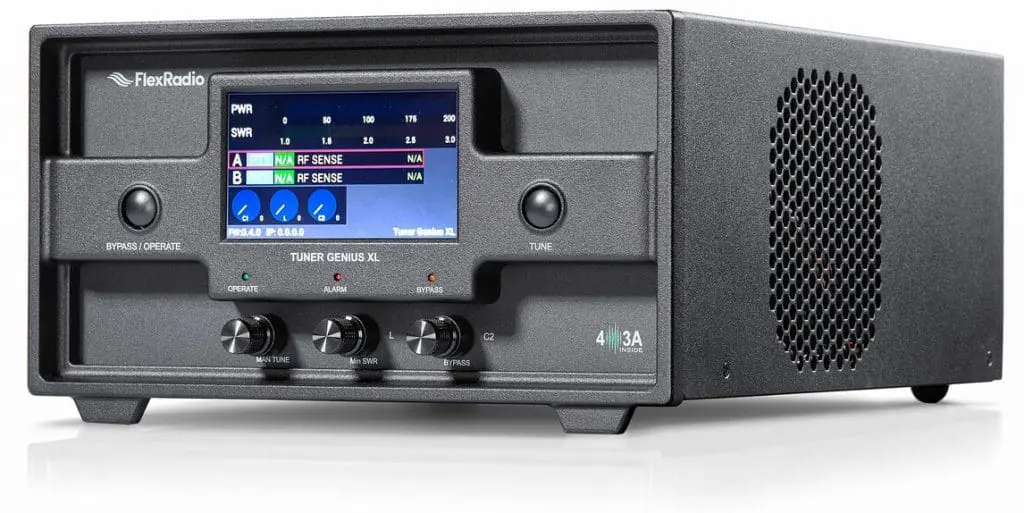

Tuner Genius XL

tunergenius

De Tuner Genius XL is een volautomatische -groot vermogen- antennetuner die voor elke transceiver geschikt is. Het maximale zendvermogen bedraagt 2000W PEP (6m: 1500W).

Tunen vindt plaats met een gereduceerd vermogen van minimaal 10 tot maximaal 200 Watt. De tuner past antennes automatisch aan met een SWR tot 1:10. Bij antennes met een ongunstige SWR moet het zendvermogen worden verlaagd, zie de tabel. Eenmaal gevonden L/C-combinaties worden opgeslagen, zodat de afstemtijd voor bekende frequenties slechts 20ms bedraagt. Voor onbekende frequenties kan het afstemmen tussen de 2 en 12 seconden duren.

TGXL SWR tabel
Klik op de afbeelding voor een vergroting.

Diverse beveiligingsvoorzieningen vergemakkelijken de bediening en voorkomen schade aan de Tuner Genius. Deze waarschuwt voor een te laag stuurvermogen, maar ook voor signalen buiten het toegestane frequentiebereik, een te hoge SWR en een te hoog vermogen. Het gekleurde 4,5″ LC-display wordt gebruikt om de bedrijfsstatus en bediening weer te geven (touchscreen). Bedieningselementen aan de voorzijde maken ook handmatige afstemming of antenne-omschakeling mogelijk.

Er zijn veel mogelijkheden voor afstandsbediening. Een LAN-verbinding zorgt voor een zeer eenvoudige integratie in uw eigen station, bijvoorbeeld bij gebruik van transceivers uit de FlexRadio FR-6000-serie, ook samen met de PowerGenius linear.

Andere interfaces zoals RS232 (serieel), CI-V (Icom) of bandsignalen (pin-to-band) zorgen ervoor dat de Tuner Genius met vrijwel elke transceiver kan worden gebruikt. Zelfs zonder CAT-besturing kan de interne frequentieteller de meeste taken automatiseren.

De Tuner Genius XL werkt met een gelijkspanning van 12 – 16V (max. 2A), alle HF-aansluitingen zijn PL-aansluitingen met teflon isolatie.

U kunt kiezen uit twee varianten:

Klik op de afbeelding voor een vergroting.

TGXL-X3: voor één transceiver en drie automatisch of handmatig geselecteerde antennes.

Klik op de afbeelding voor een vergroting.

TGXL-S2: SO2R (Síngle Op, 2 Radio) met een schakelmatrix voor twee transceivers en twee antennes met automatische antenneselectie
